Depósitos para Fosa Filtro Biológico y Percoladores

Sistemas de depuración biológica para viviendas unifamiliares

Filtro Biológicos

Estos sistemas de tratamientos biológicos pueden catalogarse como digestores aeróbicos, filtros biológicos, filtros percoladores, sistemas de biomasa adherida o también como filtros de lecho bacteriano y digestores anaeróbicos, según las distintas variantes y características específicas de cada modelo. En estos tipos de sistemas el elemento de mayor importancia es el cuerpo de relleno que originalmente estaba compuesto por materiales de origen mineral (piedras, escorias, carbón coke, trozos de ladrillos, etc…) y en las versiones más actuales suele ser de materiales plásticos de elevada superficie específica y bajo peso, como los utilizados en nuestros sistemas.

Sobre este material plástico se vierten de una manera uniforme las aguas negras para tratar, previamente clarificada con un tratamiento primario. Durante su descenso, el agua forma, de manera gradual, una película mucilaginosa biológica sobre el material de relleno. Esta película, formada principalmente por bacterias, protozoos, hongos, algas y otros microorganismos presentes en el agua, aumenta paulatinamente y cuando ha alcanzado su espesor máximo se despega del cuerpo de relleno, sedimentando hacia el fondo del reactor biológico, desde donde será evacuado a un decantador secundario (en los filtros percoladores de mayor tamaño) o a vertido, (en los filtros biológicos compactos para pequeños caudales.

Fabricamos sistemas compactos de biodigestores o fosa séptica con filtro biológico de dos compartimentos (para viviendas unifamiliares) y de tres compartimentos (para plantas de mayor volumen de tratamientos), tanto de tipo aeróbico, como anaeróbico. También construimos filtros percoladores completos en distintas versiones, según el tamaño y las necesidades del cliente, utilizando en ambos casos, como material de relleno, nuestro exclusivo esférico de alto rendimiento.

Filtro Biológico Anaeróbico para Vivienda

Nuestro filtro biológico compacto específico para tratamientos de aguas negras procedentes de viviendas unifamiliares está formado por un depósito fabricado en vitroresina de dos compartimentos aislados entre sí por una pared estanca y con las siguientes funciones:

  • Un primer compartimento en el que se produce la homogenización del agua, la sedimentación primaria de los sólidos gruesos, la reducción de la materia orgánica, gracias a la acción de bacterias anaeróbicas con digestión y parcial estabilización  de los fangos generados y la clarificación del agua.
  • Un segundo compartimento que corresponde al filtro biológico y que contiene el lecho bacteriano anaeróbico formado por nuestro exclusivo material plástico filtrante esférico de alto rendimiento, ECO ESFERA donde  se realiza la oxidación biológica de la  materia orgánica gracias a la formación de microorganismos anaeróbicos.
  • Consigue reducir el índice de DBO5 hasta aproximadamente un 70 % (con aguas negras de tipo doméstico o asimilable).

Características Generales de loS filtro biológicos para vivienda

  • Es un sistema de tratamiento muy apropiado para viviendas unifamiliares.
  • Tiene unos costos iniciales y de operatividad muy bajos, lo que le da una considerable ventaja sobre otros tipos de plantas de tratamiento.
  • Su mantenimiento es casi inexistente, se limita a la extracción periódica de lodos del compartimento de sedimentación primaria y clarificación.
  • No precisa de personal cualificado para su funcionamiento ya que es uno de los sistemas de tratamiento de aguas negras más simples entre todos los existente
Esquema filtro Biológico vertical

ESQUEMA FILTRO BIOLÓGICO PARA VIVIENDA

  1. Tubería de entrada de agua.
  2. Sistema AIR-LIFT
  3. Compartimento de sedimentación
  4. Lodos sedimentados
  5. Colector de reparto
  6. Material de relleno  «ECO-ESFERA»
  7. Tubería de salida de agua.

Filtro Biológico compacto Aeróbico

Nuestros filtros biológicos aeróbicos contienen un relleno de material plástico esférico, ECO ESFERA, de elevado rendimiento.

El agua es repartida sobre el material filtrante mediante un sistema de distribución compuesto por canaletas de PVC. De esta forma se consigue una reparto homogéneo del afluente sobre toda la superficie plástica filtrante.

Los cuerpos plásticos son el soporte idóneo para los microorganismos aeróbicos que se adhieren a ellos y van degradando la materia orgánica disuelta en suspensión coloidal en el agua.

El filtro biológico aeróbico está equipado con un sistema de aireación por tiro natural que favorece la correcta y suave aireación de la biomasa, asegurando un aporte suficiente de oxígeno que permita la oxidación de la materia orgánica y las condiciones idóneas para la formación de las bacterias aeróbicas.

La reducción máxima de la carga contaminante total es de aproximadamente un 80% (con aguas negras de tipo doméstico o asimilable).

Características Generales de los filtro biológicos compactos Aeróbicos

  • Son plantas de tratamiento apropiadas para núcleos de población de hasta 300 habitantes.
  • Tiene unos costos iniciales y de operatividad muy bajos, lo que le da una considerable ventaja sobre otros tipos de tratamientos de aguas negras.
  • Su mantenimiento es casi inexistente y se limita a la extracción periódica de lodos de los compartimentos de sedimentación primaria y clarificación.
  • No precisa de personal cualificado para su funcionamiento ya que es uno de los sistemas de depuración más simples entre todos los existentes.

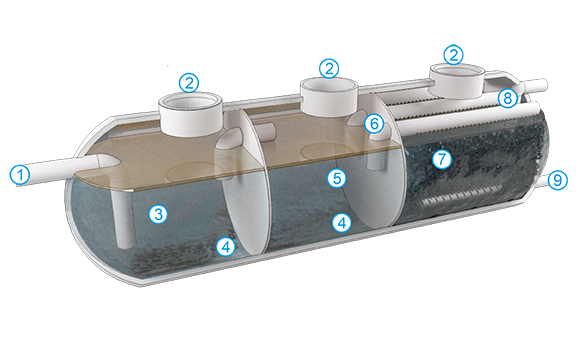

esquema_filtro_aerobico

ESQUEMA FILTRO BIOLÓGICO COMPACTO AERÓBICO

  1. Tubería de entrada de agua.
  2. Paso de hombre.
  3. Sedimentación.
  4. Lodos.
  5. Clarificación.
  6. Colectores de reparto.
  7. Material plástico de soporte.
  8. Tubería de ventilación.
  9. Colector de salida de agua tratada.

Filtro Biológico compacto Anaeróbico

Nuestros filtros biológicos anaeróbicos compactos están formados por un depósito en vitroresina de tres compartimentos:

  • Compartimento de decantación.
  • Compartimento de digestión anaeróbica.
  • Compartimento de filtro biológico anaeróbico.

En el primer compartimento se realiza la homogenización del agua, la sedimentación de los sólidos gruesos y una primera reducción de la materia orgánica, gracias a la acción de bacterias anaeróbicas con digestión y parcial estabilización de los fangos generados

En el segundo compartimento se realiza una ulterior decantación de sustancias sólidas con más reducción de la materia orgánica y una clarificación del agua.

En el tercer compartimiento correspondiente al filtro biológico, es donde se realiza la degradación de la materia orgánica por parte de microorganismos anaeróbicos. El filtro biológico está formado por un relleno de material plástico esférico ECO ESFERA, de elevado rendimiento. El agua penetra en la parte inferior del filtro biológico mediante una tubería de distribución de PVC, y va fluyendo hacia la parte superior del filtro y la tubería de salida, penetrando en el interior de los cuerpos filtrantes, que sirven también de soporte a los microorganismos anaerobios que se adhieren a ellos y van degradando la materia orgánica disuelta en suspensión coloidal que el agua contiene.

El filtro biológico está equipado también, según los casos, con un sistema de Air Lift o con una bomba, para extracción de los fangos sobrantes y de la película que se desprende de los cuerpos plásticos

Consigue reducir el índice de DBO5 hasta aproximadamente un 75 % (con aguas residuales de tipo doméstico o asimilable).

Características Generales de los filtro biológicos compactos Anaeróbicos

  • Son plantas de tratamiento apropiadas para núcleos de población de hasta 300 habitantes.
  • Tiene unos costos iniciales y de operatividad muy bajos, lo que le da una considerable ventaja sobre otros tipos de tratamientos de aguas negras.
  • Su mantenimiento es casi inexistente y se limita a la extracción periódica de lodos de los tres compartimentos.
  • No precisa de personal calificado para su funcionamiento ya que es uno de los sistemas de depuración más simples entre todos los existentes.
esquema_filtro_anaerobico

ESQUEMA FILTRO BIOLÓGICO COMPACTO AERÓBICO

  1. Tuberías de entrada.
  2. Pasos de hombre.
  3. Compartimento de sedimentación.
  4. Lodos.
  5. Digestor Clarificador.
  6. Material filtrante.
  7. AIR-LIFT extracción lodos.
  8. Colector de salida.

Filtros Percoladores

Los FILTROS PERCOLADORES podrían definirse como sistemas de lechos filtrantes compuestos por materiales naturales o sintéticos, (en nuestro caso material plástico esférico BIO-LAM, de alta relación área / volumen), sobre el que se vierten las aguas para tratar de forma continua o intermitente mediante mecanismos de distribución fijos o de brazos móviles.

El lecho se mantiene en condiciones aeróbicas mediante el flujo de aire a través del mismo, mediante tubos de aireación.

Características Generales de los Filtros Percoladores.

  • Sistema muy utilizado en grupos de población entre 1,000 y 50,000 habitantes o industrias comparativamente similares.
  • Tiene unos costos iniciales y de operatividad bajos, lo que le da una considerable ventaja sobre ostros tratamientos aeróbicos.
  • No precisa de personal calificado para su funcionamiento ya que es uno de los sistemas de depuración más simples entre todos los existentes.
esquema_filtro_anaerobico

ESQUEMA FILTRO BIOLÓGICO COMPACTO AERÓBICO

  1. Arqueta de desbaste
  2. Decantador primario
  3. Sifón dosificador
  4. Filtro percolador
  5. Distribuidor rotativo
  6. Material filtrante.
  7. Colector de salida
  8. Decantador secundario
  9. Toma de muestra
  10. Salida de agua tratada
